Wentylacja grawitacyjna to naturalna wymiana powietrza bez wentylatorów. Działa dzięki różnicy temperatur, gęstości i ciśnień między wnętrzem budynku a otoczeniem. Ciepłe powietrze unosi się pionowym kanałem wywiewnym, a jego miejsce powinno zająć chłodniejsze powietrze doprowadzone przez nawiewniki lub inne zaprojektowane otwory.
Jak działa wentylacja grawitacyjna?

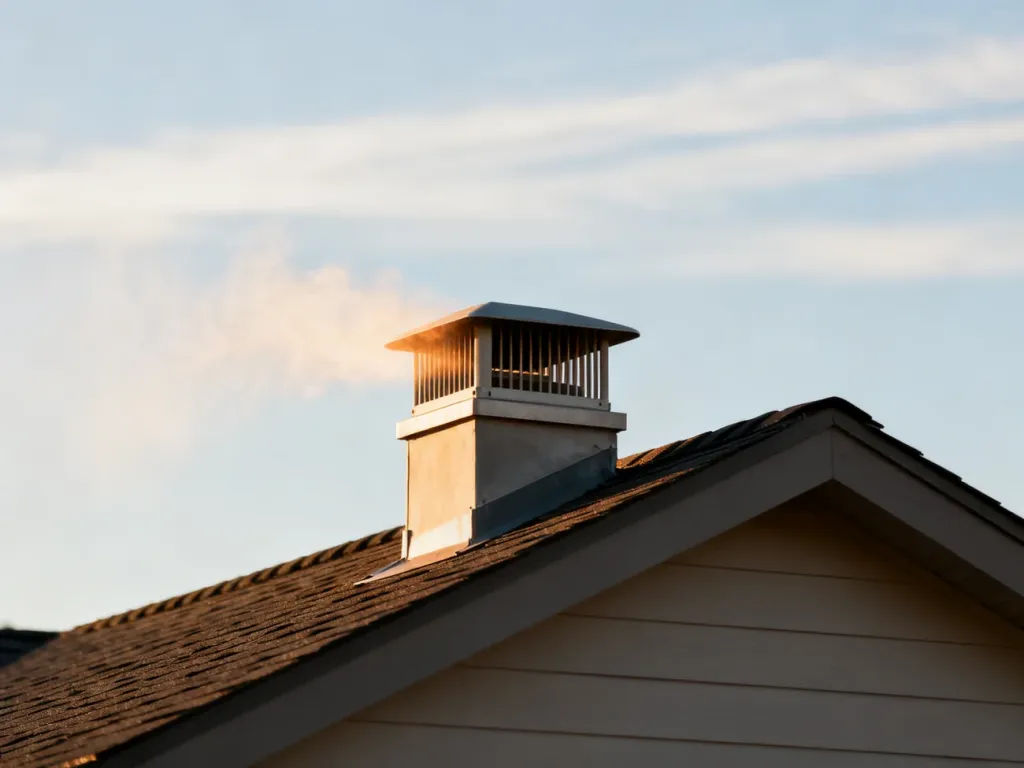

Podstawą działania jest konwekcja, czyli ruch powietrza wywołany różnicą temperatur. Powietrze ogrzane w domu ma mniejszą gęstość niż chłodniejsze powietrze zewnętrzne, dlatego unosi się ku górze. Trafia do kratki wentylacyjnej, a następnie do pionowego kanału prowadzącego ponad dach.
W kanale powstaje różnica ciśnień, nazywana często ciągiem kominowym. To ona wymusza przepływ powietrza na zewnątrz. W tym samym czasie do budynku powinno napływać świeże powietrze. Jeżeli dopływ zostanie ograniczony, sam drożny komin nie zapewni prawidłowej wymiany.
Wentylacja grawitacyjna nie korzysta z centrali ani wentylatorów. Jej działanie zależy więc od temperatury wewnętrznej i zewnętrznej, wysokości oraz drożności kanałów, wiatru, szczelności budynku i sposobu doprowadzenia powietrza.
Co musi być spełnione, aby system działał?
Powietrze powinno przebyć całą drogę od pomieszczeń mieszkalnych do kanałów wywiewnych. Prawidłowy układ obejmuje następujące elementy:
- Nawiewniki okienne lub ścienne – doprowadzają świeże powietrze do pokoi i innych pomieszczeń, szczególnie w szczelnych budynkach.
- Podcięcia lub otwory w drzwiach – pozwalają powietrzu przepływać z pokoi w stronę kuchni, łazienki i WC.
- Drożne kratki wentylacyjne – odbierają zużyte, wilgotne i zanieczyszczone powietrze.
- Pionowe kanały wywiewne – odprowadzają powietrze ponad dach i muszą mieć właściwy przebieg oraz drożność.
Zaklejanie kratek, zamykanie nawiewników i likwidowanie podcięć w drzwiach przerywa tę ścieżkę. Wymogi dotyczące dopływu i wywiewu powietrza wynikają z przepisów techniczno-budowlanych, ale konkretne rozwiązanie powinno być dobrane do projektu budynku.
Dlaczego wydajność wentylacji zmienia się w ciągu roku?
Siła ciągu nie jest stała. Zależy przede wszystkim od różnicy temperatur między wnętrzem a zewnętrzem. Zimą, gdy ogrzewany dom jest znacznie cieplejszy od otoczenia, warunki do powstania ciągu kominowego są zwykle korzystniejsze. Latem temperatury często się wyrównują, więc naturalny przepływ wyraźnie słabnie. Nie zawsze zanika całkowicie, ponieważ wpływ mogą mieć jeszcze wiatr i lokalne różnice ciśnień.
| Pora roku | Różnica temperatur | Wydajność ciągu | Główne wyzwanie |
|---|---|---|---|
| Zima | Zwykle duża | Najczęściej większa | Straty ciepła i możliwe przeciągi |
| Lato | Mała lub żadna | Najczęściej słabsza | Zaduch, wilgoć i utrzymujące się zapachy |
| Wiosna i jesień | Zmienna | Niestabilna | Silna zależność od pogody i wiatru |
Wiatr może wspierać ciąg albo go zakłócać. Znaczenie ma jego kierunek, prędkość, kształt dachu, położenie wylotów kanałów oraz sąsiednie budynki. Z tego powodu wentylacja może działać poprawnie jednego dnia, a następnego działać znacznie słabiej.
Dlaczego szczelne okna utrudniają wentylację grawitacyjną?
Starsze okna miały wiele przypadkowych nieszczelności, przez które powietrze napływało do budynku. Nowoczesne okna PVC ograniczają taką infiltrację, co pomaga zmniejszyć straty energii, ale jednocześnie odbiera wentylacji naturalny dopływ powietrza. Przy zamkniętych oknach i nawiewnikach kanał wywiewny może nie mieć czym zastąpić usuwanego powietrza.
Dlatego w szczelnym domu potrzebne są nawiewniki, najlepiej umieszczone w górnej części okna lub ściany i dobrane do rodzaju instalacji. Ich całkowite zamknięcie podczas chłodów może ograniczyć wymianę powietrza. Samo uchylanie okien także nie zawsze zapewnia stały, kontrolowany przepływ, choć może doraźnie poprawić sytuację.
Niewydolność systemu może objawiać się w następujący sposób:
- Zaparowane szyby i podwyższona wilgotność w pomieszczeniach.
- Uczucie zaduchu, ciężkiego powietrza lub utrzymujące się zapachy.
- Pleśń w narożnikach, przy suficie, podłodze albo za meblami.
- Brak wyczuwalnego przepływu przy kratce lub okresowy ciąg wsteczny.
Takie objawy nie wskazują automatycznie jednej przyczyny. Należy sprawdzić nawiew, podcięcia drzwi, stan kratek i drożność kanałów. Nie wolno zaklejać kratek w celu ograniczenia strat ciepła. Jeżeli problem utrzymuje się mimo zapewnienia dopływu powietrza, potrzebna może być ocena przewodów i warunków ciśnieniowych przez uprawnionego specjalistę.
Czy wentylacja grawitacyjna jest wystarczająca?
Może wystarczyć w budynku z prawidłowo zaprojektowanymi kanałami, zapewnionym nawiewem i warunkami sprzyjającymi naturalnemu ciągowi. Jest prosta, nie wymaga zasilania elektrycznego i nie potrzebuje centrali wentylacyjnej. Trzeba jednak zaakceptować jej zmienną wydajność oraz brak odzysku ciepła.
W bardzo szczelnym, nowoczesnym domu warto już na etapie projektu porównać ją z wentylacją mechaniczną. Taki system wymusza nawiew i wywiew niezależnie od samej różnicy temperatur, a wersja z rekuperacją może odzyskiwać część ciepła z powietrza usuwanego. Nie oznacza to, że jest zawsze konieczna, lecz pozwala lepiej kontrolować wymianę powietrza.
Wentylacja grawitacyjna działa więc wtedy, gdy zachowana jest pełna droga przepływu: nawiew, przepływ między pomieszczeniami i wywiew. Bez któregoś z tych ogniw nawet poprawnie wykonany kanał kominowy nie zapewni stałej wymiany powietrza.
